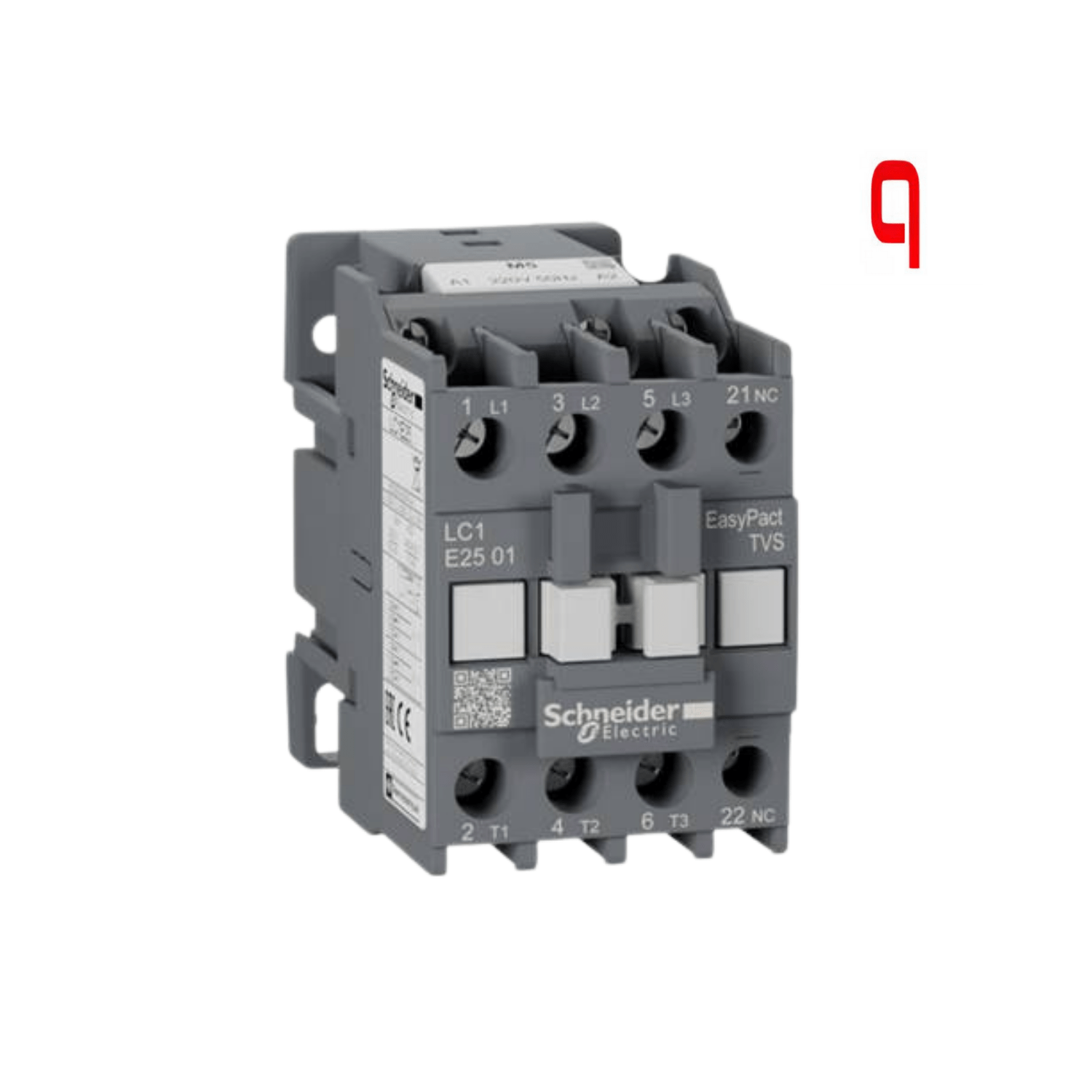

Schneider LC1E2501M5 NC 11 kW 220 VAC Schütz

Produktmerkmale

Sherry

:

EasyPact

Produktname

:

EasyPact-Fernseher

Produkt- oder Komponententyp

:

Schütz

Produktgruppe

:

LC1E

Schützanwendung

:

Motorsteuerung
Widerstandsbelastung

Nutzungskategorie

:

AC-3
AC-1

Poldefinition

:

3P

Zusammensetzung der Strommastkontakte

:

3NA

[Ue] Nennbetriebsspannung

:

Stromkreis: <= 690 V AC 50/60 Hz

[Ie] Nennbetriebsstrom

:

25 A 55 °C) bei <= 440 V AC-Stromkreis für AC-3
36 A 55 °C) bei <= 440 V AC-Stromkreis für AC-1

Motorleistung kW

:

5,5 kW bei 220…230 V AC 50/60 Hz
11 kW bei 380…400 V
11 kW bei 415 V
11 kW bei 440 V
15 kW bei 500 V
15 kW bei 660…690 V

Art des Steuerkreises

:

Wechselstrom mit 50 Hz

Steuerspannung

:

220 V Wechselstrom 50 Hz

Höhe

:

74 mm

Breite

:

45 mm

Tiefe

:

85 mm

Produktgewicht

:

0,36 kg

Farbe

:

Grau (RAL 7011)

Ergänzende Funktionen

Hilfskontaktregelung

:

1 NC

[Uimp] Nennstoßspannungsfestigkeit

:

6-kV-Spule ist nicht an den Stromkreis gemäß IEC 60947 angeschlossen

[Ui] Nennisolationsspannung

:

690 V gemäß IEC 60947-4-1

Überspannungskategorie

:

III

[Ith] klassische Open-Air-Thermalströmung

:

36 A bei <55 °C

Irms-Nennschließvermögen

:

250 A bei 440 V AC für Stromkreis gemäß IEC 60947-4-1

Nennausschaltvermögen

:

200 A bei 440 V für Stromkreis gemäß IEC 60947

[Icw] Bemessungskurzzeitstromfestigkeit

:

240 A bei <40 °C – Stromkreis für 10 s
120 A bei <40 °C – Stromkreis für 60 s
50 A bei <40 °C – Stromkreis für 600 s

Zugehöriger Versicherungswert

:

10 A gG bei <= 690 V Zuordnung Typ 1 für Steuerstromkreis nach IEC 60947-5-1
40 A gG bei <= 690 V Stromkreis für Zuordnungsart 1

Durchschnittliche Impedanz

:

Stromkreis für 2,5 mOhm – Ith 36 A 50 Hz

Stromverteilung pro Pol

:

1,6 W AC-1
2,5 W AC-3

Spannungsgrenzen des Steuerstromkreises

:

Betrieb: 0,85…1,1 Uc bei 50 Hz 55 °C)
Statik: 0,3…0,6 Uc bei 50 Hz 55 °C)

Arbeitszeit

:

12…22 ms beim Schließen
4…19 ms beim Start

Mechanische Haltbarkeit

:

1.000.000 Zyklen

Maximale Betriebsrate

:

1800 Zyklen/h bei <60 °C

Startleistung in VA

:

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)

Haltestromverbrauch in VA

:

8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)

Wärmeableitung

:

Steuerkreis für 2…3 W

Minimaler Schaltstrom

:

Steuerkreis für 5 mA

Minimale Schaltspannung

:

Steuerkreis für 17 V

Zeit ohne Kollision

:

Garantiert zwischen NC- und NO-Kontakt bei einer Bestromung von 1,5 ms
Garantiert zwischen Öffner- und Schließerkontakt bei einer Abschaltzeit von 1,5 ms

Isolationswiderstand

:

Steuerkreis für > 10 MOhm

Elektrische Ausdauer

:

1200000 Zyklen AC-3
350000 Zyklen AC-1

Montageunterstützung

:

DIN-Schiene
Nummernschild

Anschlüsse – Klemmen

:

Steuerstromkreis: Schraubklemmenklemmen 1 1…4 mm² – Kabelsteifigkeit: flexibel ohne Kabelende
Steuerstromkreis: Schraubklemmenklemmen 2 1…4 mm² – Kabelsteifigkeit: flexibel ohne Kabelende
Steuerstromkreis: Schraubklemmenklemmen 1 1…4 mm² – Kabelsteifigkeit: flexibel Mit Kabelende
Steuerstromkreis: Schraubklemmen 2 1…2,5 mm² – Kabelsteifigkeit: flexibel Mit Kabelende
Steuerstromkreis: Schraubklemmenklemmen 1 1…4 mm² – Kabelsteifigkeit: massiv ohne Kabelende
Steuerstromkreis: Schraubklemmenklemmen 2 1…4 mm² – Kabelsteifigkeit: massiv ohne Kabelende
Stromkreis: Schraubklemmenklemmen 1 1,5…6 mm² – Kabelsteifigkeit: massiv ohne Kabelende
Stromkreis: Schraubklemmen 2 1,5…6 mm² – Kabelsteifigkeit: massiv ohne Kabelende
Stromkreis: Schraubklemmenklemmen 1 1…6 mm² – Kabelsteifigkeit: flexibel Mit Kabelende
Stromkreis: Schraubklemmenklemmen 2 1…4 mm² – Kabelsteifigkeit: flexibel Mit Kabelende

Empfohlenes Anzugsdrehmoment

:

Steuerkreis: 1,2 Nm
Stromkreis: 1,5 Nm

Maximales Anzugsdrehmoment

:

Steuerkreis: 1,4 Nm
Stromkreis: 1,7 Nm
