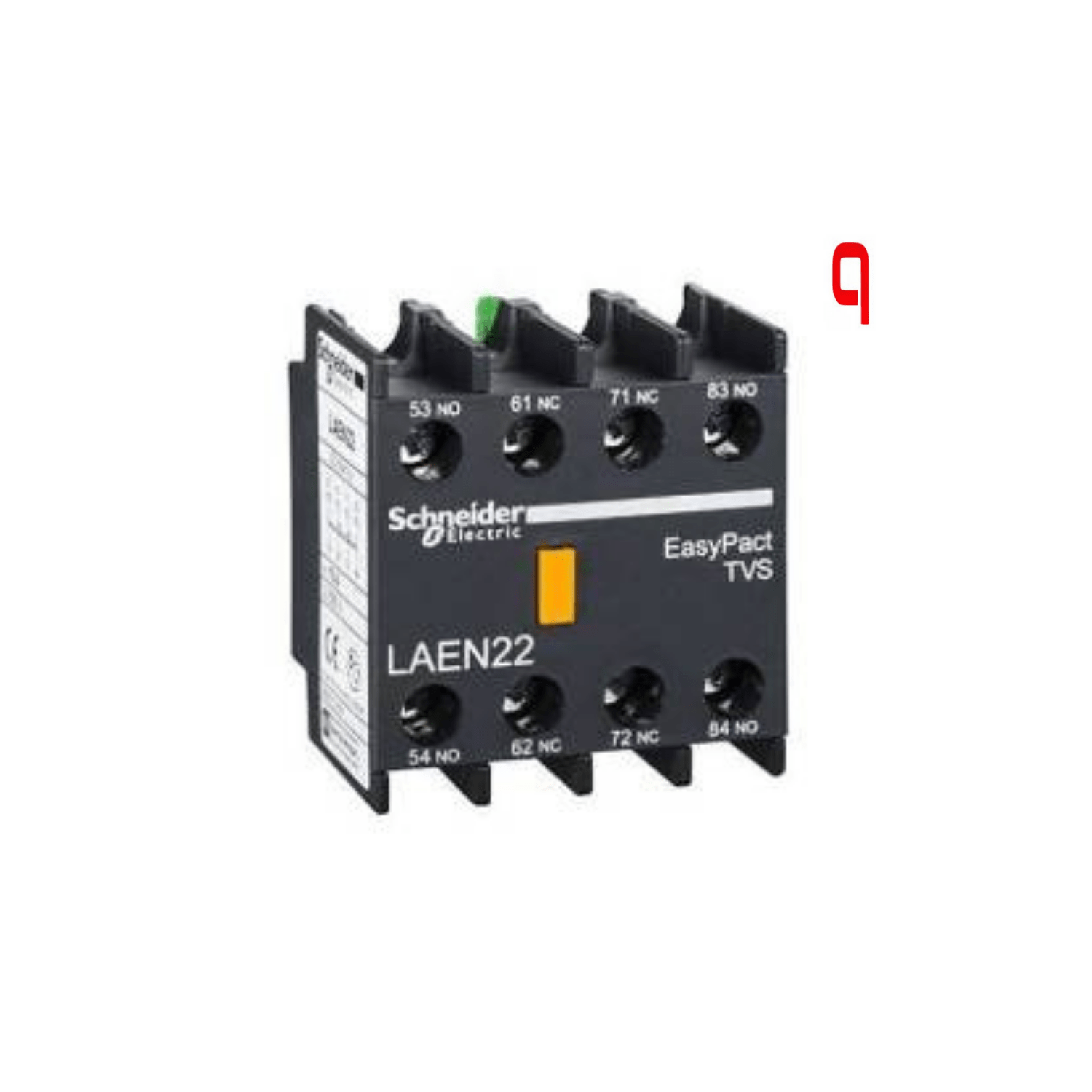

Hilfskontaktblock Schineder Straße 22

Sherry

:

EasyPact

Produktgruppe

:

LAEN

Produkt- oder Komponententyp

:

Hilfskontaktblock

Geräteanwendung

:

Signalisierung

Farbe

:

Grau (RAL 7011)

Ergänzende Funktionen

Serielle Kompatibilität

:

EasyPact TVS LC1E

Montageposition

:

Front

Hilfskontaktbetrieb

:

Momentan

Polkontaktregelung

:

2 NC + 2 NC

[Ui] Nennisolationsspannung

:

690 V – für Steuerstromkreis gemäß IEC 60947-5-1

[Ue] Nennbetriebsspannung

:

<= 690V

[Ith] klassische Open-Air-Thermalströmung

:

8 A bei <60 °C

Irms-Nennschließvermögen

:

140 A AC gemäß IEC 60947-5-1

[Icw] Bemessungskurzzeitstromfestigkeit

:

100 A – 1 Sek
120A – 500ms
140 A – 100 ms

Schutzart

:

GG-Sicherung 10 A

Mechanische Haltbarkeit

:

10 MZyklen

Minimaler Schaltstrom

:

5 mA

Minimale Schaltspannung

:

17V

Zeit ohne Kollision

:

Keine Überlappung zwischen NC- und NO-Kontakt bei 1,5 ms Erregung
Keine Überlappung zwischen NC- und NO-Kontakt bei 1,5 ms Abschaltung

Isolationswiderstand

:

>10 MOhm

Anschlüsse – Klemmen

:

Steuerstromkreis: Schraubklemmenklemmen 1 1 mm² – Außendurchmesser: 6 mm – Kabelsteifigkeit: massiv oder flexibel. Mit Kabelende
Steuerstromkreis: Schraubklemmenklemmen 1 1 mm² – Außendurchmesser: 6 mm – Kabelsteifigkeit: massiv oder flexibel ohne Kabelende
Steuerstromkreis: Schraubklemmenklemmen 2 2,5 mm² – Außendurchmesser: 6 mm – Kabelsteifigkeit: massiv oder flexibel. Mit Kabelende
Steuerstromkreis: Schraubklemmenklemmen 2 2,5 mm² – Außendurchmesser: 6 mm – Kabelsteifigkeit: massiv oder flexibel ohne Kabelende

Produktgewicht

:

0,06 kg
