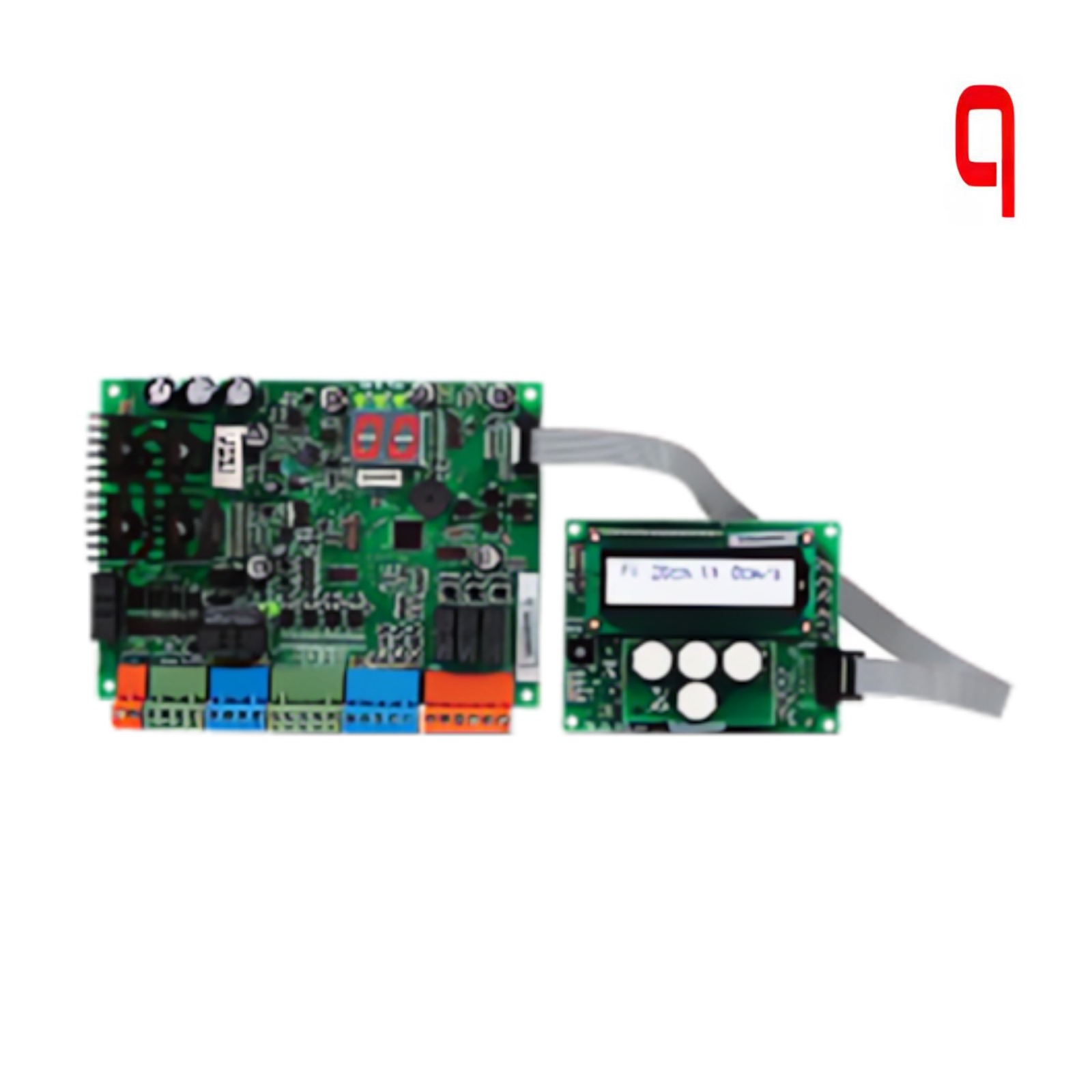

Arkel KM 20 Aufzugstürkarte
Arkel KM 20 Aufzugstürkarte
Tastatur nicht im Lieferumfang enthalten.
Tür vollständig geöffnet / vollständig geschlossen
Ausgang Tür blockiert oder Fotozelle aktiv
Mit RelaiskontaktausgangMax. für 3A, 250VAC oder 30VDC
Tür-Offen-Signal / Tür-Schließ-Signal
Langsames Signal / schnelles Signal
Fotozellensignal
Bodensignal
aktiv mit 24VDC
Geeignet für den Einsatz an Feueraufzugstüren (Hochgeschwindigkeitssignaleingang kann erkannt werden)
Um eine vollständige Integration mit den Bedienfeldern zu gewährleisten, kann es Kontaktausgänge ausgeben, wenn die Tür vollständig geöffnet oder vollständig geschlossen ist und ein Blockieren/eine Fotozelle erkannt wird.
Mit dem Langsamlauf-Signaleingang wird bei längerer Lichtschrankenabschaltung das Lichtschrankensignal ignoriert und die Türen werden mit langsamer Geschwindigkeit und akustischer Warnung geschlossen (Nudging-Modus).
Eingangsversorgungsspannung
20VAC±10%
Maximaler Stromverbrauch
10 W (Steuerstromkreis) + Motorleistung
Futterschutz
Sicherung geschützt (8A)
Sprachoptionen
Türkisch, Englisch und Griechisch
Standardschnittstelle
2 7-Segment-Anzeigen 4 Tasten
Sprachalarm
mit Summer
Abmessungen (mm)
116 x 160 x 50 (Breite x Länge x Höhe)
Andere
1 programmierbarer Eingang mit interner Batterieaufladung
